GJ-IV系列气浮自平衡精密光学隔振平台
（如平台宽度超2米均属大承载系列型）
1：【应用领域】：显微镜、医疗生物、光路测试、光学测量,激光扫描、激光干涉光谱实验、精密检测
集成电子;对振动要求非常高的仪器设备
2：【性能指标】：
| 固有频率 | 垂直：1.0～1.8Hz, 水平：1.0～1.5Hz |
| 隔振方式 | 空气弹簧 摆杆隔振 |
| 调平方式 | 自动调平 |
| 阻尼方式 | 多小孔空气阻尼 |
| 平台高度 | 800mm |
| 工作压力 | 0.2～0.4MPa |
| 空气源 | 静音空气压缩机 ＜50dB |
| 隔振效率 | 垂直方向固有频率＜1.2Hz 隔离度 〉95% 5Hz 90% 10Hz 水平方向固有频率＜1.8Hz 隔离度 〉 90% 5Hz 98% 10Hz |
| 重复定位精度 | ±0.1mm |
| 台板平面度 | ≤0.02-0.05mm/m² |
| 台板粗糙度 | ≤0.8μm，表面亚光处理 |
| 调节高度 | ±10mm |
3：【主要性能指标】适合光程抖动振幅范围小于1/10个波长的干涉实验
1.以平台外形尺寸：GJ-IV-2400*1200*800mm气浮自平衡精密光学隔振平台
2.平台台体结构： 平台台体整体结构为三层蜂窝夹芯钢结构
3.平台台体厚度： 200mm
4.台体台面材质; 1Cr17高导磁不锈钢（也称SUS430不锈钢）
5.台体内部结构：5mm碳钢蜂窝钢结构，防形变热处理工艺和整体框架焊接工艺加工，保证足够的刚性；
6.台体底板材质与厚度：优质中碳厚5mm
7.平台离地高度： 800mm
8.台面平整度： 0.02-0.05mm/m2 ；
9.台面粗糙度： 0.8微米；
10.台面螺孔距： 25*25mm ；
11.孔径： M6 ；
12.振 幅： <0.0002um
13.台体内部结构： 采用5mm厚优质碳钢条压制成合并形成蜂窝钢结构，具有高抗强度 最大（变形量）动扰度系数：0.551*10-3
14.防振系统 ： 每个平台配4点支撑-气浮式隔振支撑架一套，4点200*200mm方形钢管支撑架下内采用内置二层膜片气囊，双气室结构,小孔阻尼自动充气、自动调节平台水平，气动元件均采 用德国FESTO产品（含实验室静音气泵1个）最大相对位移： 0.02μm；
15.固有频率： 垂直1.0-1.8Hz、 水平1.0-1.5Hz；
垂直方向固有频率小于1.2Hz 隔离度 〉95% 5Hz 90% 10Hz
水平方向固有频率小于1.8Hz 隔离度 〉 90% 5Hz 98% 10Hz
4：标准尺寸：型号：GJ-IV-（四型-自动平衡）气浮
| 台板规格 | 台板尺寸（mm） | 固有频率 | 高度（m） | 载荷（KG） |
| 009006 | 900×600 | 垂直：1.8Hz 水平：1.5Hz | 0.8 | ＜135 |
| 010008 | 1000×800 | 垂直：1.8Hz 水平：1.5Hz | 0.8 | ＜200 |
| 012009 | 1200×900 | 垂直：1.8Hz 水平：1.5Hz | 0.8 | ＜270 |
| 015010 | 1500×1000 | 垂直：1.8Hz 水平：1.5Hz | 0.8 | ＜375 |
| 018010 | 1800×1000 | 垂直：1.8Hz 水平：1.0Hz | 0.8 | ＜450 |
| 020010 | 2000×1000 | 垂直：1.8Hz 水平：1.0Hz | 0.8 | ＜500 |
| 012012 | 1200×1200 | 垂直：1.8Hz 水平：1.5Hz | 0.8 | ＜360 |
| 015012 | 1500×1200 | 垂直：1.8Hz 水平：1.5Hz | 0.8 | ＜450 |
| 018012 | 1800×1200 | 垂直：1.8Hz 水平：1.0Hz | 0.8 | ＜540 |
| 020012 | 2000×1200 | 垂直：1.8Hz 水平：1.0Hz | 0.8 | ＜600 |
| 024012 | 2400×1200 | 垂直：1.5Hz 水平：1.0Hz | 0.8 | ＜720 |
| 030012 | 3000×1200 | 垂直：1.5Hz 水平：1.0Hz | 0.8 | ＜900 |
| 035012 | 3500×1200 | 垂直：1.5Hz 水平：1.0Hz | 0.8 | ＜1050 |
| 040012 | 4000×1200 | 垂直：1.2Hz 水平：1.0Hz | 0.8 | ＜1200 |
| 050012 | 5000×1200 | 垂直：1.2Hz 水平：1.0Hz | 0.8 | ＜1500 |
| 060012 | 6000×1200 | 垂直：1.2Hz 水平：1.0Hz | 0.8 | ＜2000 |
| 015015 | 1500×1500 | 垂直：1.8Hz 水平：1.0Hz | 0.8 | ＜560 |
| 018015 | 1800×1500 | 垂直：1.5Hz 水平：1.0Hz | 0.8 | ＜675 |
| 020015 | 2000×1500 | 垂直：1.5Hz 水平：1.0Hz | 0.8 | ＜750 |
| 024015 | 2400×1500 | 垂直：1.5Hz 水平：1.0Hz | 0.8 | ＜900 |
| 030015 | 3000×1500 | 垂直：1.5Hz 水平：1.0Hz | 0.8 | ＜1125 |
| 035015 | 3500×1500 | 垂直：1.5Hz 水平：1.0Hz | 0.8 | ＜1300 |
| 040015 | 4000×1500 | 垂直：1.2Hz 水平：1.0Hz | 0.8 | ＜1500 |
| 050015 | 5000×1500 | 垂直：1.0Hz 水平：1.0Hz | 0.8 | ＜1875 |
| 060015 | 6000×1500 | 垂直：1.0Hz 水平：1.0Hz | 0.8 | ＜2250 |
| 024018 | 2400×1800 | 垂直：1.5Hz 水平：1.0Hz | 0.8 | ＜1080 |
| 030018 | 3000×1800 | 垂直：1.5Hz 水平：1.0Hz | 0.8 | ＜1350 |
| 035018 | 3500×1800 | 垂直：1.5Hz 水平：1.0Hz | 0.8 | ＜1575 |
| 040018 | 4000×1800 | 垂直：1.2Hz 水平：1.0Hz | 0.8 | ＜1800 |
| 050018 | 5000×1800 | 垂直：1.0Hz 水平：1.0Hz | 0.8 | ＜2250 |
| 060018 | 6000×1800 | 垂直：1.0Hz 水平：1.0Hz | 0.8 | ＜2700 |
| 030020 | 3000×2000 | 垂直：1.2Hz 水平：1.0Hz | 0.8 | ＜1500 |
| 035020 | 3500×2000 | 垂直：1.2Hz 水平：1.0Hz | 0.8 | ＜1750 |
| 040020 | 4000×2000 | 垂直：1.0Hz 水平：1.0Hz | 0.8 | ＜2000 |
| 050020 | 5000×2000 | 垂直：1.0Hz 水平：1.0Hz | 0.8 | ＜2500 |
| 060020 | 6000×2000 | 垂直：1.0Hz 水平：1.0Hz | 0.8 | ＜3000 |

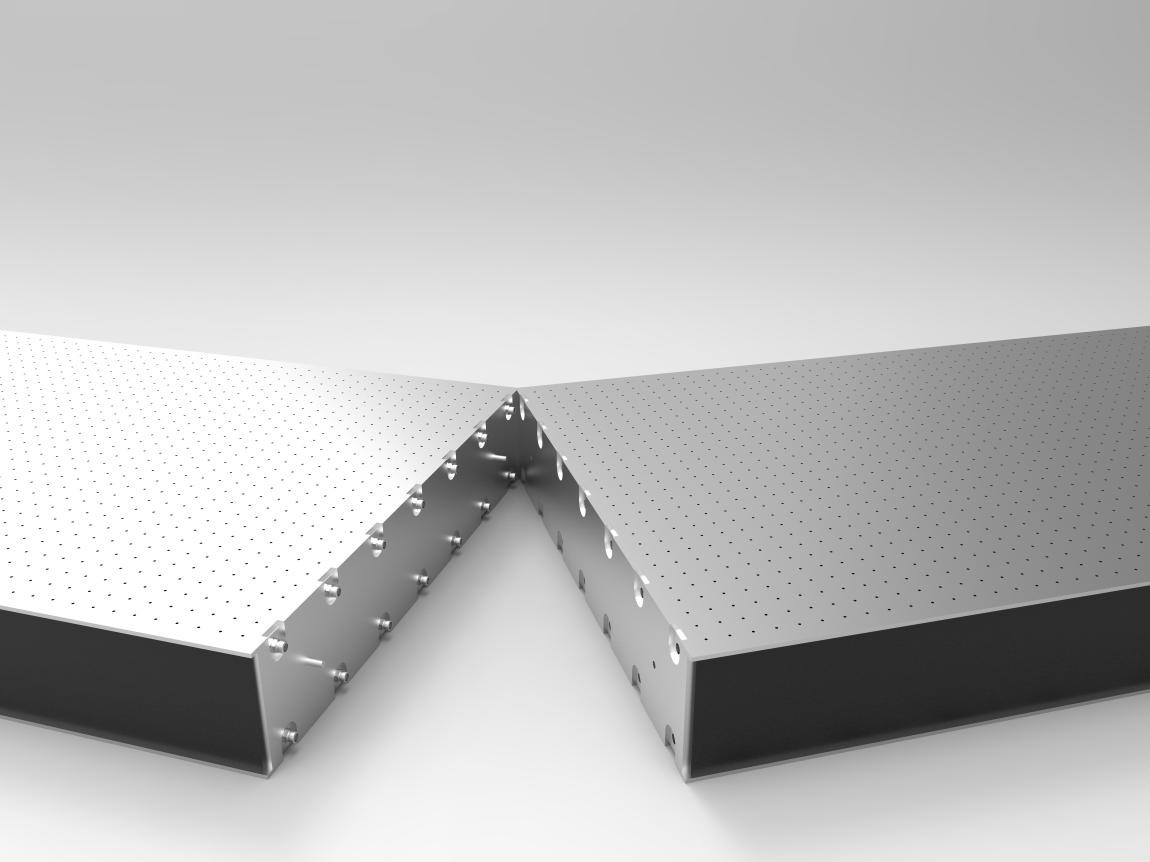

【台体无缝钢性连接结构技术】
